銀鎢合金
1. 產品簡介
銀鎢合金 銀含量在20%-70%之間，鎢含量在30%-80%之間。由于銀和鎢的配比不同，鎢的熔點極高跟銀不能互熔，所以不能用傳統的方法制取 稀之研采用真空熔滲法生產，性能優異， 質量穩定。選用高純度的鎢粉以及銀粉，混合攪拌均勻并置入造粒設備中完成粉末的制備。專業定制的真空燒結爐保證銀鎢合金內部均勻無孔洞。
稀之研銀鎢工藝路線是粉末制備- 壓制- 燒結-熔滲-機加工-質檢。

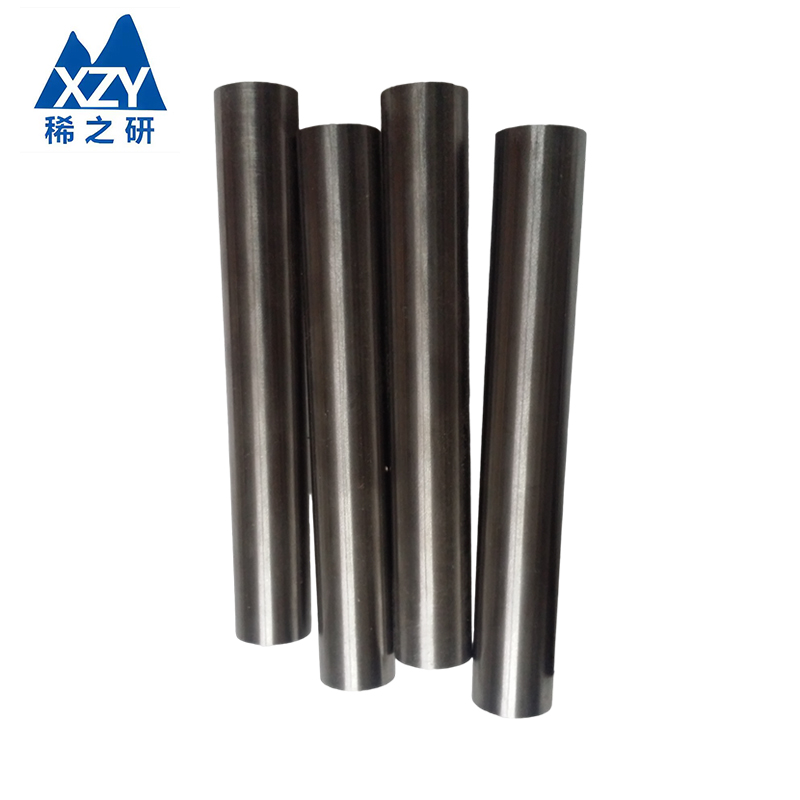

稀之研銀鎢產品銀鎢板、銀鎢棒、銀鎢絲、銀鎢觸點、銀鎢電極。
銀鎢牌號AgW30 AgW40 AgW50 AgW55 AgW60 AgW65 AgW70 AgW75 AgW80 AgW85
2.銀鎢復合材料化學成分與物理機械性能。
銀鎢符合國標GB/T8320-2003 以及美國材料協會標準ASTM B702（熔滲法）。根據應用的不同，有可能在某些指標上有細微差別。以下指標參數作為參考。
|
牌號 |
化學成分（重量%） |
密度 |
硬度 |
電阻率 |
導電度 |
抗彎強度 |
||
|
Ag |
添加物總量≤ |
W |
g/cm³ ≥ |
布氏HB Kgf/mm³≥ |
μΩ.Cm ≤ |
% ≥ |
MPa ≥ |
|
|
W80Ag20 |
20±2.0 |
0.5 |
余量 |
16.10 |
180 |
4.6 |
37 |
726 |
|
W75Ag25 |
25±2.0 |
0.5 |
余量 |
15.40 |
165 |
4.2 |
41 |
686 |
|
W70Ag30 |
30±2.0 |
0.5 |
余量 |
14.90 |
150 |
3.8 |
45 |
657 |
|
W65Ag35 |
35±2.0 |
0.5 |
余量 |
14.50 |
135 |
3.6 |
48 |
- |
|
W60Ag40 |
40±2.0 |
0.5 |
余量 |
14.00 |
125 |
3.4 |
51 |
- |
|
W55Ag45 |
45±2.0 |
0.5 |
余量 |
13.55 |
115 |
3.2 |
54 |
- |
|
W50Ag50 |
50±2.0 |
0.5 |
余量 |
13.15 |
105 |
3.0 |
57 |
- |
|
W40Ag60 |
60±2.0 |
0.5 |
余量 |
12.40 |
85 |
2.6 |
66 |
- |
|
W30Ag70 |
70±2.0 |
0.5 |
余量 |
11.75 |
75 |
2.3 |
75 |
- |
銀鎢應用
銀鎢材料有良好的焊接和耐腐蝕性能，因此在工業和國內斷路器方面應用很廣。各種類型的銀鎢提供了有較高導電性的更高的銀，較高的鎢使得其有更大的侵蝕和焊接性能。
銀鎢材料均采用較高鎢含量制成，為大型低壓斷路器燒毀了觸點，并攜帶一個穩定的線電流塑殼斷路器接觸和各種保護斷路器的設備。這些觸點也可用于高電流接觸電阻接觸焊和電弧侵蝕。銀鎢電極一般用于鋁，鎂合金的交流焊接。
銀鎢的制備方法是粉末冶金，超過60%的鎢合金在浸泡后生產量更大。主要用于低電壓電源開關，起重開關，開關機車，高電流開關觸點，重型繼電器，空氣斷路器等加鈷。這些都可以提高濕銀鎢，以減少接觸電阻的能力。
銀鎢電極，結合了銀的高電氣和熱導電性能。其導電性能又與鎢的高熔點，硬度，焊接性，小部分的材料和高燃燒耐力相結合。當他們在工作電流下頻繁運作時，銀鎢觸點的接觸面會產生混合氧化物，從而增加薄膜表面的接觸電阻噴濺程度。
洛陽稀之研金屬材料有限公司
包裝服務：產品四周泡沫墊裝，外包裝木箱包裝。 支持出口專業包裝。
發貨服務：根據客戶指定運輸。默認德邦物流或者四通一達、天天快遞。
樣品服務：海量庫存常規產品支持拿樣。
需模具制作及深加工產品，前期收取模具費用，根據產品情況到量
模具費可抵貨款使用。
聯系我們
Copyright
